1.25-2.5MW Güç Dönüşüm Sistemi | 1500Vdc | Enerji Depolama İnvertörü | Mikro Şebeke ve Hizmet Çözümleri
Model:Temiz enerji entegrasyonunu optimize edin ve şebeke güvenilirliğini artırın

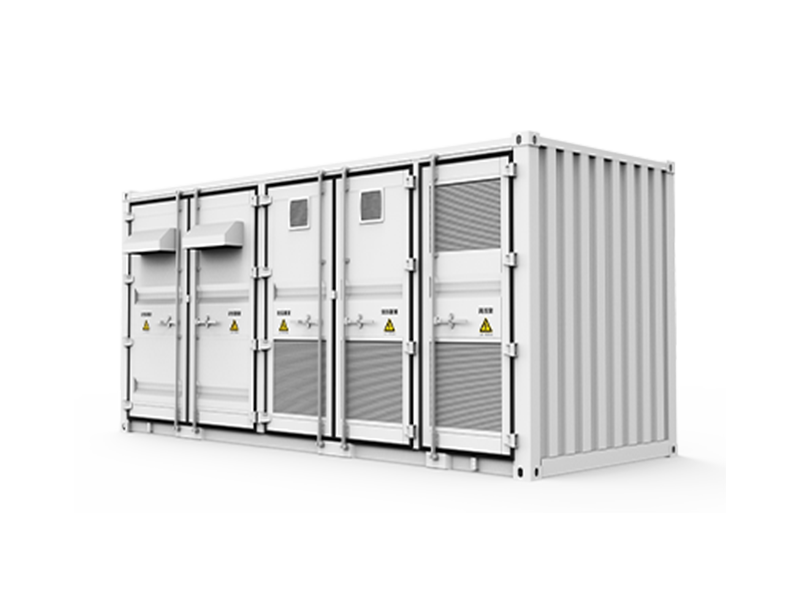

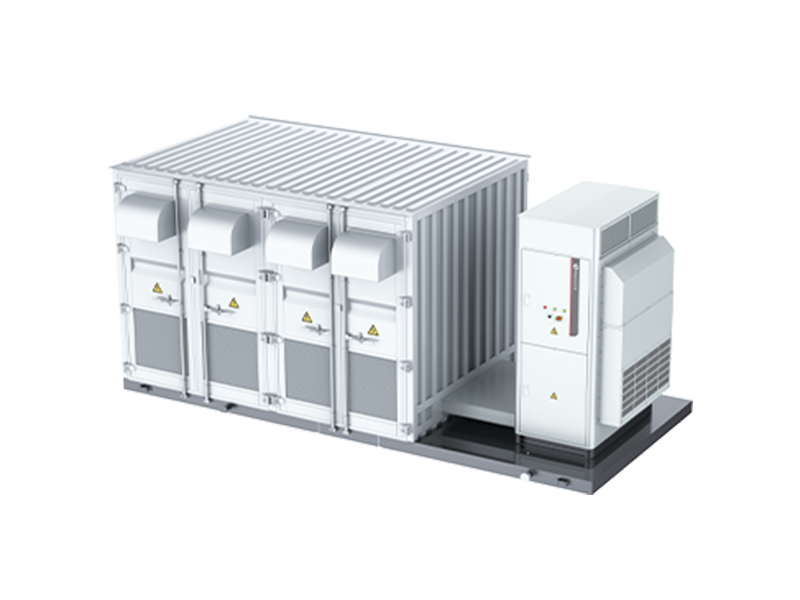

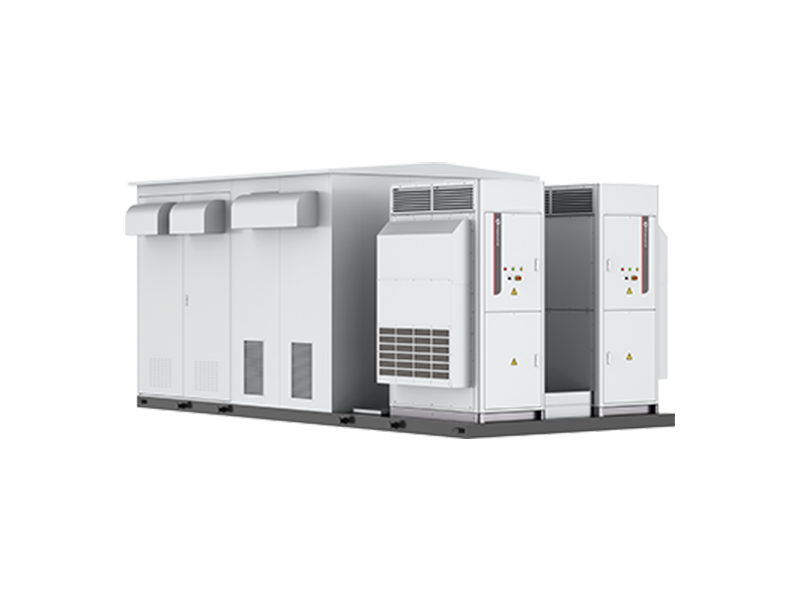

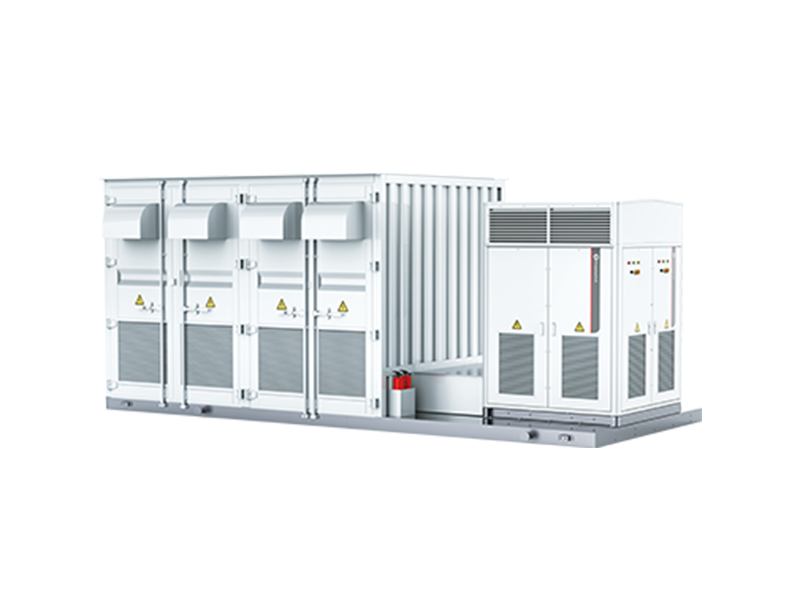

1500Vdc yüksek güçlü PCS Boost Entegre Kabin, bir güç dönüştürme sistemi (PCS) ile yüksek verimli transformatörü tek bir prefabrik modüler ünitede birleştirir. Büyük ölçekli enerji depolama ve mikro şebeke uygulamaları için tasarlanmış, 1750kW'tan 3500kW'a kadar güç değerlerini destekler. Sistem, çok üniteli paralel çalışma, tam kapasiteli reaktif güç üretimi ve akıllı şebeke destek fonksiyonlarına sahiptir. IP54 dereceli kabin (PCS IP66) ve C4 korozyon önleyici korumasıyla zorlu ortamlarda uzun süreli dayanıklılık sağlar. Çift yedekli yardımcı güç kaynağı ve uzaktan İşletme ve Bakım özelliği, yüksek sistem güvenilirliğini garanti eder. Çözüm, hızlı dağıtım, azaltılmış ayak izi ve 1500Vdc akü sistemleriyle optimize edilmiş entegrasyon için tasarlanmıştır.
Sistem Topolojisi Diyagramı
Sistem Topolojisi Diyagramı
Fonksiyonel Avantajlar
Ana Özellikler
Safe and reliable
●High protection level: IP54 for the entire cabin, IP66 for the PCS
●Dual power supply redundancy for control power – ensures uninterrupted operation
●Strong environmental adaptability: C3~C5 anti-corrosion grade available
●No derating at ambient temperature up to 45°C
●High and low voltage ride-through capability
●Full-capacity reactive power support for grid stability
Flexible configuration
●Fully customizable system: voltage level: 6kV–35kV, capacity range: 1MW–6.9MW, transformer type: dry-type or oil-immersed
●AC-side integration design simplifies transportation, installation, and commissioning
●Supports various communication protocols to meet different user requirements
●Multiple operation modes: PQ mode, VSG (Virtual Synchronous Generator) mode
●Multi-PCS parallel operation supported on the AC side
Intelligent & Efficient
●Three-level topology for maximum efficiency of 99%
●Grid-connected charge/discharge & off-grid inverter operation supported
●Comprehensive monitoring and control features for smart operation
Neden Bu Ürünü Seçmelisiniz?
Why Choose Our PCS Power Conversion System?
High Integration, Lower Costs
All-in-one design combining PCS and boost transformer simplifies installation, reduces footprint, and lowers overall system cost.
Flexible & Customizable
Supports full customization from 1MW to 6.9MW capacity and 6kV–35kV medium voltage output. Dry-type and oil-type transformers available to suit diverse grid conditions.
Esnek Yedekleme Gücü
Birden fazla yedekleme senaryosunu (ticari, endüstriyel veya acil durum) destekler ve en çok ihtiyaç duyulduğunda kesintisiz güç kaynağı sağlar.
Reliable in Harsh Environments
Engineered for tough conditions with IP54 whole-cabin protection, PCS IP66 rating, and C3~C5 anti-corrosion options. Operates without derating up to 45°C.
Strong Grid Adaptability
Supports PQ, VSG, and off-grid modes. Equipped with LVRT/HVRT capabilities, it can generate full reactive power and act as a grid-forming source.
Smart & Efficient
Up to 99% efficiency with advanced three-level topology. Dual power redundancy and intelligent communication interfaces (RS485, CAN, real-time BMS access) ensure stable, automated operation.
Scalable & Future-Proof
Supports AC-side paralleling of multiple PCS units, making it ideal for scaling large energy storage projects over time.
Uygulama Alanları
Uygulama Senaryoları ve Kullanım Durumları
Zirve Tıraşlama ve Yük Değiştirme
Yükü yoğun olmayan saatlere kaydırarak yoğun talep ücretlerini azaltın ve enerji kullanımını optimize edin.
Yedek Güç Kaynağı
Şebeke kesintileri veya dengesiz tedarik sırasında kritik tesisler için kesintisiz güç sağlayın.
Mikro Şebeke ve Şebekeden Bağımsız Sistemler
Uzak tesisleri veya adadaki mikro şebekeleri istikrarlı, bağımsız güç kaynağıyla destekleyin.
Yenilenebilir Enerji Entegrasyonu
Fazla güneş veya rüzgar enerjisini daha sonra kullanmak üzere depolayarak öz tüketimi ve şebeke stabilitesini artırın.
Endüstriyel ve Ticari Tesisler
Fabrikalar, veri merkezleri, alışveriş merkezleri vb. için güç kalitesini artırın, voltajı dengeleyin ve enerji maliyetlerini azaltın.
Kritik Altyapı
Hastaneler, telekom istasyonları, su arıtma tesisleri ve yüksek güvenilirlik gerektiren diğer önemli hizmetler için idealdir.
Şebeke Hizmetleri ve Yardımcı Program Desteği
Kamu hizmetleri için frekans regülasyonu, voltaj desteği, eğirme rezervi ve diğer yan hizmetleri sağlayın.
Şartname
Şartname
| Modeli | SNE-2500B | SNE-1750C | SNE-2500C | SNE-3500C | |
| DCParameters | Number of DCInput Channels | 12 | 1 | 1 | 2 |
| Max. DC Current | 209A*12 | 1962A | 2810A | 1967A*2 | |
| DC Voltage | 1000V~1500V | ||||
| ACParameters | Total Rated Power | 2500kW | 1750kW | 2500kW | 3500kW |
| Max. Output Power | 2750kVA | 1925kVA | 2750kVA | 3850kVA | |
| Rated Voltage | 690Vac | ||||
| Isolation Mode | Transformer Isolation | ||||
| Reactive Power Range | 0~2625kvar | 0~1837kvar | 0~2625kvar | 0~3675kVar | |
| On-GridMode | Rated Grid Voltage | 6~35kV (Customizable) | |||
| Rated Grid Frequency | 50Hz / 60Hz | ||||
| THDi | <3% | ||||
| Güç faktörü | -1~1 | ||||
| TransformerParameters | Rated Capacity | 2500kVA | 1750kVA | 2500kVA | 3500kVA |
| Transformer Type | Oil-immersed Transformer | ||||
| LV/MV Voltage | 0.69 / (6~35)kV | ||||
| SystemParameters | Dimensions (W*H*D) | 6058*2896*2438mm | |||
| Çalışma Sıcaklığı | -40℃~+60℃ (Derating above 45℃) | ||||
| Operating Humidity | 0~100% | ||||
| Operating Altitude | ≤4000m (No derating within 3000m) | ||||
| Protection Degree | IP54 (PCS IP66) | ||||
| BMS İletişimi | RS485 / CAN | ||||
| EMS İletişimi | Ethernet Interface | ||||
| Communication Protocol | Modbus RTU / Modbus TCP / IEC104 / IEC61850 | ||||
| Standard Compliance | GB/T 34120, IEC62477, IEC61000, EN50549 | ||||
| Grid Support | H / LVRT,, Frequency adjustment function, Voltage adjustment function, Inertia response, Etc. | ||||
