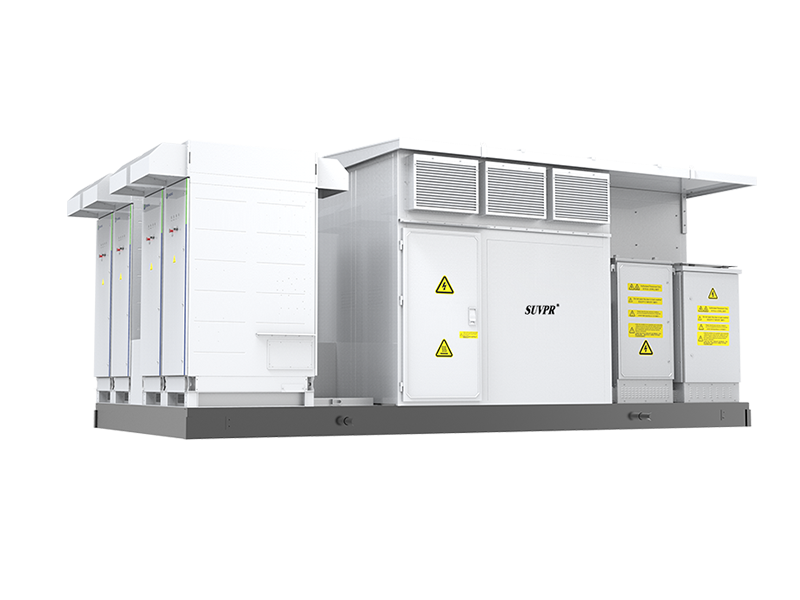

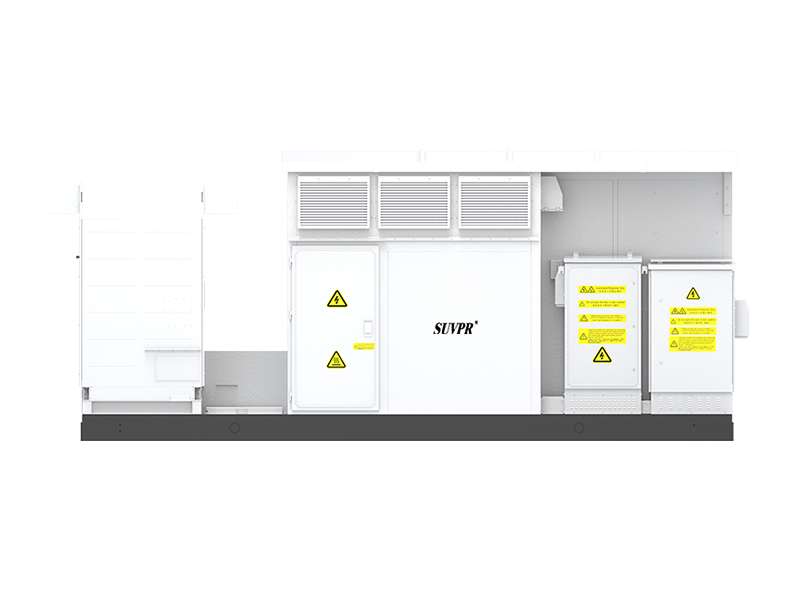

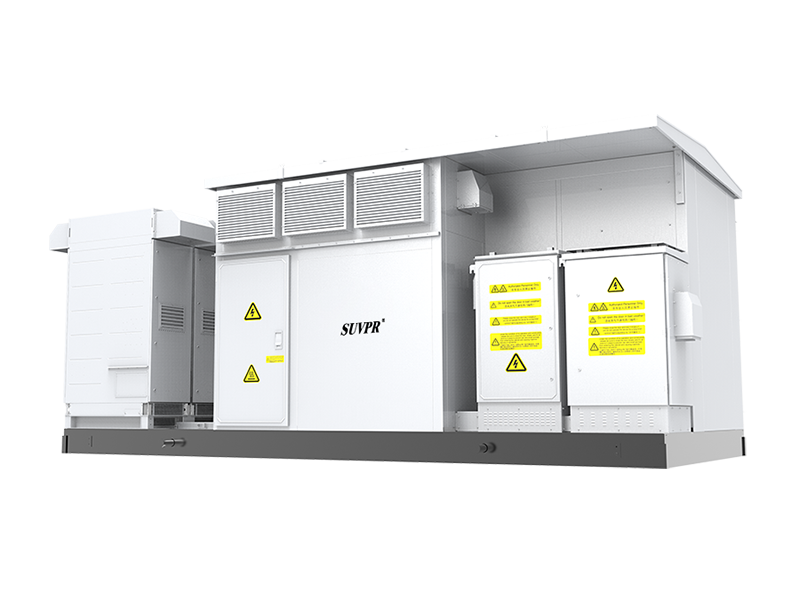

5000kW Power Conversion System | 1500Vdc | Energy Storage Inverter | Microgrid & Utility Solutions
Optimize clean energy integration and enhance grid reliability
5000kW Power Conversion System | 1500Vdc | Energy Storage Inverter | Microgrid & Utility Solutions için SUVPR solar enerji, enerji depolama ve invertör çözümleri.
Sistem Topolojisi Diyagramı
Sistem Topolojisi Diyagramı
Fonksiyonel Avantajlar
Ana Özellikler
All-in-One Modular Design
●Esnek ölçeklenebilirlik için 1500V yüksek gerilim mimarisiyle 5MWh kapasite
●Güvenlik ve yüksek enerji yoğunluğu sağlayan entegre BYD Blade Lityum Demir Fosfat piller
●Önceden kurulmuş sıvı soğutma, BMS, EMS ve yangın söndürme sistemleri — anahtar teslimi bir çözüm olarak sunulur
Güvenlik ve Güvenilirlik
●Akıllı pil yönetimi, sıvı termal kontrol ve otomatik yangın söndürme ile çok katmanlı güvenlik
●Tutarlı kalite ve istikrarlı performans için fabrikada test edilmiştir
●Uzun süreli güvenli çalışma için zorlu ortamlara dayanacak şekilde tasarlanmıştır
Akıllı Kontrol ve Geniş Uygulamalar
●Optimum verimlilik için gerçek zamanlı izleme ve akıllı enerji yönetimi
●Şebeke ölçeğinde, mikro şebeke ve büyük şebeke dışı enerji depolama uygulamaları için uygundur
●En yüksek düzeyde tıraşı, yenilenebilir entegrasyonu, yedek gücü ve şebeke stabilizasyonunu destekler
Neden Bu Ürünü Seçmelisiniz?
Why Choose Our PCS Power Conversion System?
Kanıtlanmış BYD Pil Teknolojisi
Üstün güvenlik, uzun kullanım ömrü ve yüksek enerji yoğunluğuyla bilinen sektör lideri BYD blade lityum demir fosfat pillerden yararlanın.
Tamamen Entegre Anahtar Teslim Çözüm
Hızlı devreye alma ve güvenilir çalışma için yerleşik BMS, EMS, sıvı soğutma ve yangın söndürme sistemleriyle fabrikada monte edilmiştir.
Ölçeklenebilir ve Esnek Mimari
Modüler tasarım, çeşitli proje boyutlarına ve enerji ihtiyaçlarına uyacak şekilde kapasitenin kolayca genişletilmesine ve özelleştirilmesine olanak tanır.
Gelişmiş Güvenlik ve Güvenilirlik
Çok katmanlı koruma sistemleri, zorlu ortamlarda güvenli çalışmayı sağlayarak arıza süresini ve bakım maliyetlerini en aza indirir.
Akıllı Enerji Yönetimi
Gelişmiş gerçek zamanlı izleme ve kontrol, pil performansını optimize eder ve sistem ömrünü uzatarak yatırım getirisini en üst düzeye çıkarır.
Geniş Uygulama Yelpazesi
Şebeke ölçekli projeler, mikro şebekeler, uzak/şebeke dışı sahalar, yoğun azaltma ve yenilenebilir entegrasyon için mükemmel şekilde uygundur.
Uygulama Alanları
Uygulama Senaryoları ve Kullanım Durumları
Zirve Tıraşlama ve Yük Değiştirme
Yükü yoğun olmayan saatlere kaydırarak yoğun talep ücretlerini azaltın ve enerji kullanımını optimize edin.
Yedek Güç Kaynağı
Şebeke kesintileri veya dengesiz tedarik sırasında kritik tesisler için kesintisiz güç sağlayın.
Mikro Şebeke ve Şebekeden Bağımsız Sistemler
Uzak tesisleri veya adadaki mikro şebekeleri istikrarlı, bağımsız güç kaynağıyla destekleyin.
Yenilenebilir Enerji Entegrasyonu
Fazla güneş veya rüzgar enerjisini daha sonra kullanmak üzere depolayarak öz tüketimi ve şebeke stabilitesini artırın.
Endüstriyel ve Ticari Tesisler
Fabrikalar, veri merkezleri, alışveriş merkezleri vb. için güç kalitesini artırın, voltajı dengeleyin ve enerji maliyetlerini azaltın.
Kritik Altyapı
Hastaneler, telekom istasyonları, su arıtma tesisleri ve yüksek güvenilirlik gerektiren diğer önemli hizmetler için idealdir.
Şebeke Hizmetleri ve Yardımcı Program Desteği
Kamu hizmetleri için frekans regülasyonu, voltaj desteği, eğirme rezervi ve diğer yan hizmetleri sağlayın.
Şartname
Şartname
| Modeli | SNE-5000-HB-UD-35 |
| DC Parameters | |
| Max. DC voltage | 1500V |
| Max. DC current | 5612A |
| Akü voltajı aralığı | 1000～1500V |
| Number of DC inputs | 4 |
| AC parameters (On-Grid) | |
| AC Output power | 5500kVA@30℃, 5000kVA@45℃ |
| PCS Nominal AC Voltage | 690V, 3W+PE |
| PCS AC voltage range | 607~759V (Adjustable) |
| PCS Max. AC current | 4604A@30℃,4184A@45℃ |
| Nominal grid frequency | 50/60Hz |
| Harmonic (THDi) | <1.5% (100% load) |
| Güç faktörü | -1～+1 |
| AC parameters (Off-Grid) | |
| PCS Nominal AC voltage | 690V,3W+PE |
| PCS AC voltage range | 607-759V(Adjustable) |
| AC voltage distortion | <1.5% (100% linear load) |
| DC voltage component | <0.5% Un (Linear balance load) |
| Unbalanced load capacity | 100% |
| Nominal grid frequency | 50/60Hz |
| Transformer | |
| Isolation mode | Oil-Immersed Transformer |
| Transformer rated power | 5500kVA@30℃,5000kVA@45℃ |
| LV/MV voltage | 0.69kV/35kV (10kV~35kV Optional) |
| Transformer vector | Dy11 |
| Transformer cooling type | ONAN (Optional: KNAN) |
| Oil type | Mineral oil (PCB free) or degradable oil on request |
| Genel Veriler | |
| PCS Max. efficiency | 99% |
| PCS European efficiency | 98.5% |
| Ingress protection rating | IP65 |
| Çalışma sıcaklığı aralığı | -40~+60℃(>45℃ derating) |
| Bağıl nem | 0~100% (no condensing) |
| Max. altitude | 1000m(2000m Optional) |
| Cooling method | Forced air cooling |
| Communication port | RS485/CAN/Ethernet/Bluetooth |
| Dimensions (W*D*H) | 6058×2438×2896 mm |
| Ağırlık | 20t |
